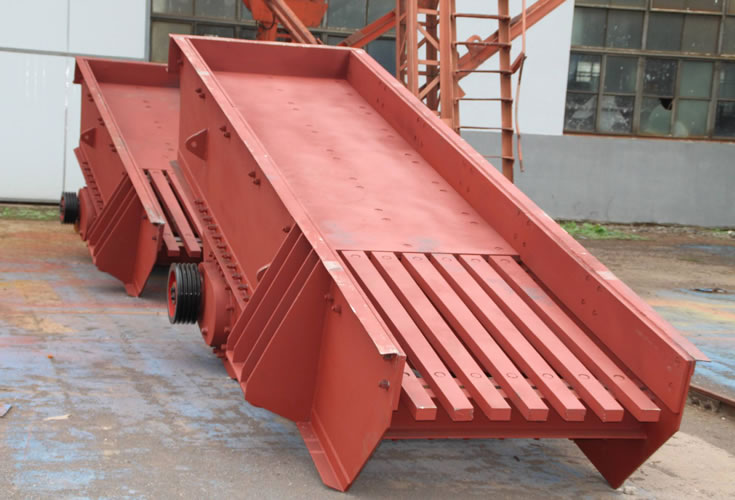

棒条式振动给料机的产品简介
棒条式振动给料机是一款新型振动喂送设备,一般用于喂送较大物料块,是理想的喂送设备。设备主要是由振动电机、弹簧减振装置、箱体和栅条排等配件组成。
![棒条式振动给料机 2024新澳门原料网大全新澳门宝典](/uploads/allimg/btszdglj/7.jpg)

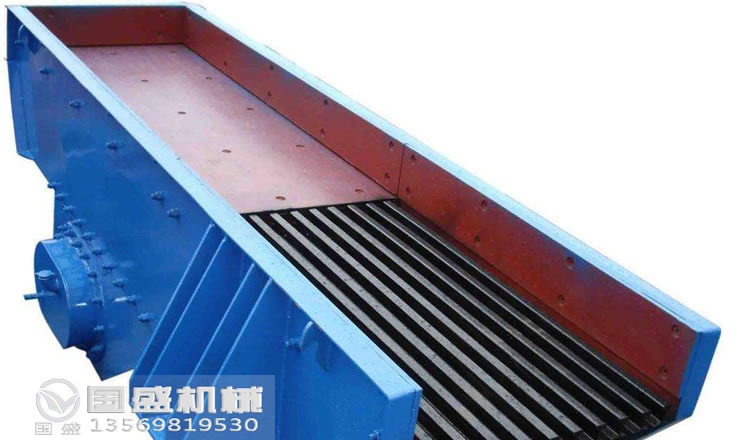

棒条式振动给料机的工作原理
ZZG棒条式振动给料机的激振器是由两个特定位置的偏心轴和齿轮组成,装配时必须使两齿轮按规定的标记相互咬合啮合,并且通过振动电机驱动,使得两个偏心轴不停旋转,从而产生巨大的直线激振力,*终使得机体在支承弹簧的作用下做强制性振动,而物料则以此振动为动力,在料槽上做滑动及抛掷式运动,*终向前移动达到给料目的。当物料通过棒条式出料口时,较小的物料可通过间隙而落下,大块物料将进入下一道破碎工序。
![棒条式给料机 2024新澳门原料网大全新澳门宝典](/uploads/allimg/btszdglj/14.jpg)

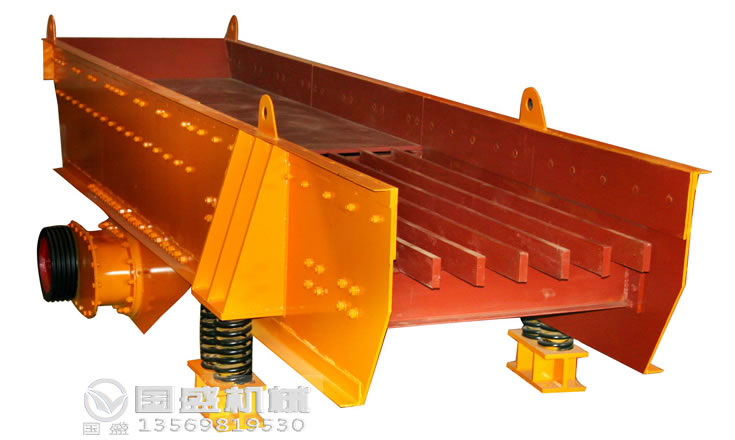

ZZG棒条式振动给料机的产品特点
1、该设备的物料工作面设有栅条段,可有效排除废料。而且工作面的长与宽设置较为简单合理,性价比较高。
2、设备较大的优势就是具有较强的刚性,能够承受较大物料的冲击。
3、整机结构紧凑,高度较低,使得安装维修工作变得方便,价格低廉。
![棒条振动给料机 2024新澳门原料网大全新澳门宝典](/uploads/allimg/btszdglj/2.jpg)
棒条式电机振动给料机的技术参数
型号 | 有效工作面mm | 栅条调整间隙mm | 较大进料粒度mm | 处理能力t/h | 重量t | 外形尺寸(长×宽×高)mm |
ZZG0752 | 750×2560 | 30-130 | 500 | 150 | 2.1 | 3035×1570×945 |
ZZG0937 | 900×3700 | 35-120 | 600 | 200 | 3.5 | 4250×1724×1085 |
ZZG1037 | 1050×3700 | 30-150 | 720 | 300 | 3.7 | 4250×1874×1130 |
ZZG1243 | 1220×4300 | 35-140 | 850 | 400 | 5.3 | 4955×2206×1120 |
ZZG1449 | 1370×4900 | 35-165 | 920 | 450 | 6.8 | 5475×2372×1225 |
ZZG1560 | 1500×6000 | 50-200 | 1000 | 600 | 12.5 | 6410×2390×2995 |
棒条式振动给料机的外形尺寸
型号 | A | B | C | D | E | F | G | H | I |
ZZG0752 | 3015 | 1570 | 945 | 260 | 430 | 200 | 350 | 160 | 910 |
ZZG0937 | 4250 | 1724 | 1085 | 280 | 480 | 220 | 410 | 210 | 1060 |
ZZG1037 | 4250 | 1974 | 1130 | 280 | 480 | 220 | 410 | 210 | 1210 |
ZZG1243 | 4955 | 2206 | 1120 | 240 | 600 | 180 | 520 | 210 | 1400 |
ZZG1449 | 5475 | 2372 | 1226 | 280 | 690 | 220 | 620 | 210 | 1550 |
棒条式电机振动给料机主要部件的特点
该设备主要是由振动电机或普通电机、弹簧减振装置、箱体和栅条排等配件组成。
1、振动电动:与普通电机有所区别,内部含有一组可调偏心块,利用轴及偏心块高速旋转产生的离心力得到激振力,从而带动设备的传动装置和整个设备的振动。
2、弹簧减振装置:采用优质螺旋弹簧,振动效果好。
3、箱体:采用刚性结构,内侧与物料接为双台阶式。
4、栅条排:该设备物料振动的工作面与其它喂送设备不一样,它的工作面可以分为输送段和栅条段两个区域,输送段是呈水平状的,而栅条段是呈倾斜状的,材质采用耐磨高猛钢。
